Musical Fidelity M5xi

Musical Fidelity M5xi – Amplificateur intégré double mono 160 W avec HDMI eARC.

Le Musical Fidelity M5xi est l’amplificateur intégré de la nouvelle série M5. Il succède au M5si, il bénéficie de l’architecture du M6xi, avec une puissance plus mesurée et à un prix plus accessible. Sous un même châssis, il réunit un préamplificateur analogique indépendant et deux blocs de puissance mono, un par canal. Cette architecture « double mono » assure une bonne séparation des canaux et une image stéréo stable.

Il développe 140 W et 210 W en continu de 20 Hz à 20 kHz, avec 0,09 % de distorsion. Il propose ainsi une réserves suffisantes pour piloter la plupart des enceintes avec aisance.

L’étage de sortie Darlington à faible distorsion, le circuit imprimé optimisé et les alimentations entièrement analogiques préservent la pureté du signal. Le transformateur est placé dans un boîtier métallique blindé, et les circuits numériques sont isolés sur leurs propres cartes.

Il intègre une entrée HDMI eARC pour le téléviseur, des entrées optique, coaxiale et USB‑C en 24 bits/192 kHz, quatre entrées ligne RCA, un étage phono MM/MC entièrement nouveau et une entrée bypass home‑cinéma. Côté sorties, on trouve une sortie pré pour la bi‑amplification ou un caisson, une sortie ligne fixe pour un ampli casque, une sortie USB‑A 5 V/2 A pour alimenter un streamer, et un port RS232 avec trigger pour l’intégration domotique.

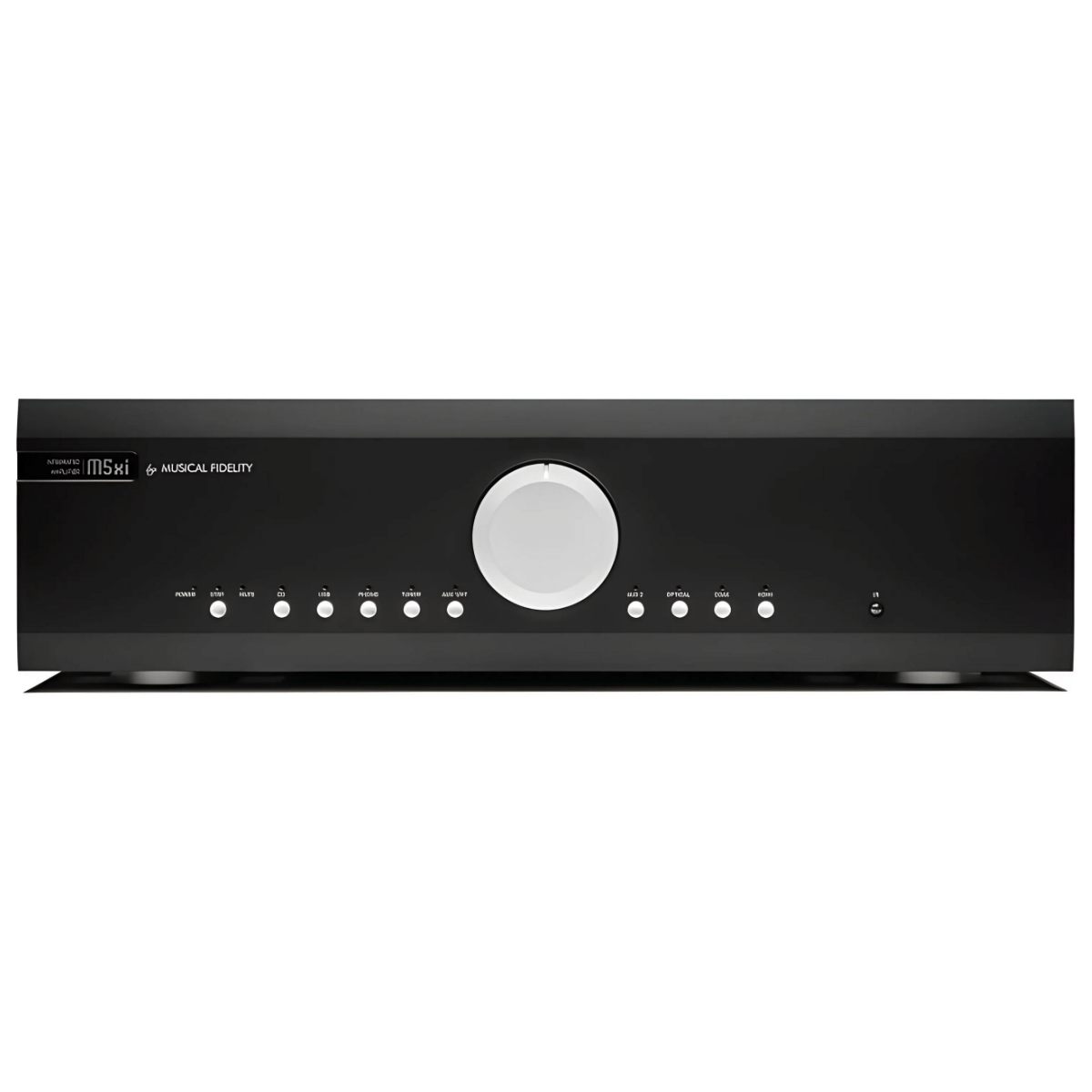

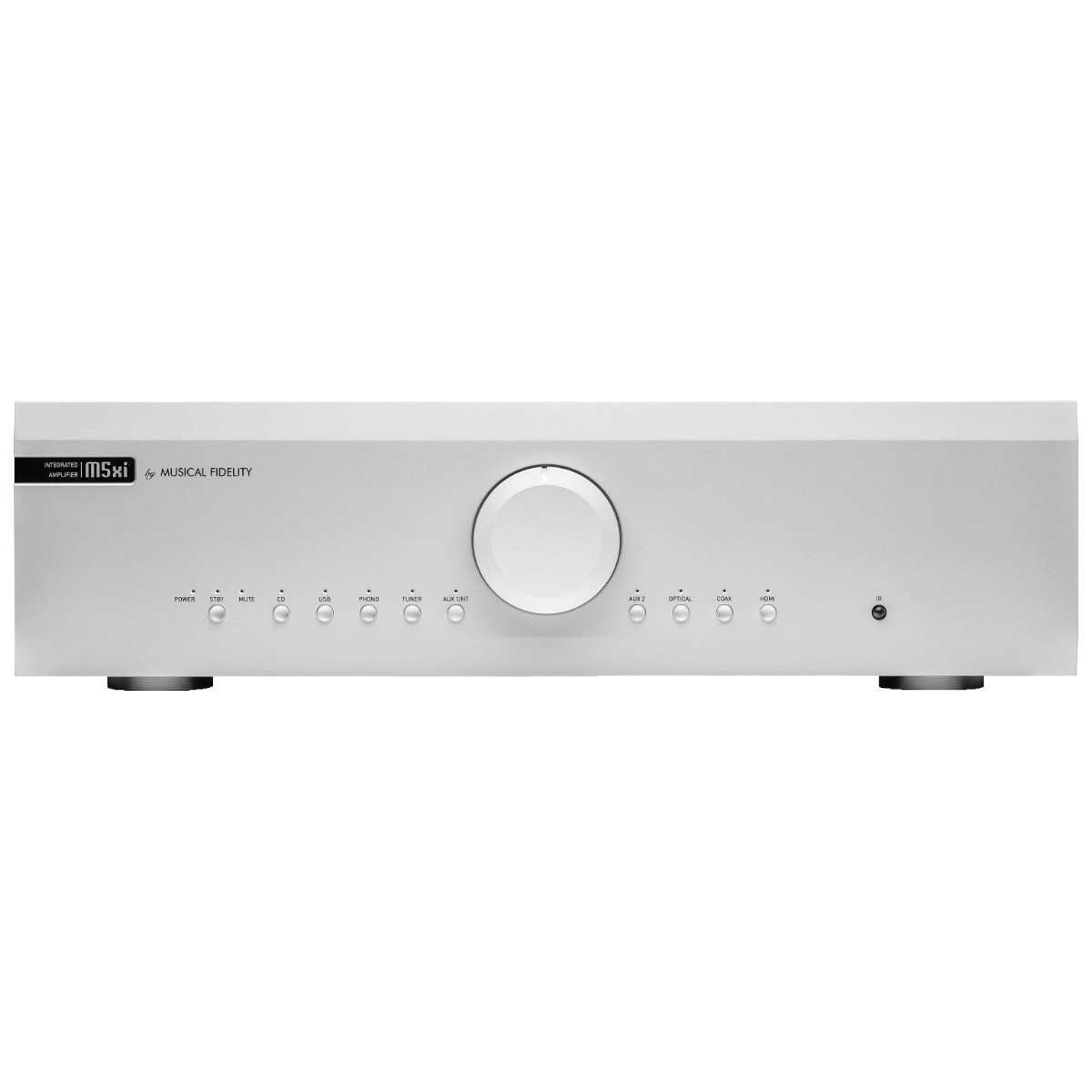

Le volume est réglé par un atténuateur à pas Burr‑Brown, et la façade est en aluminium extrudé. Le M5xi est proposé  en noir ou en silver.

Musical Fidelity M6xi : architecture double mono.

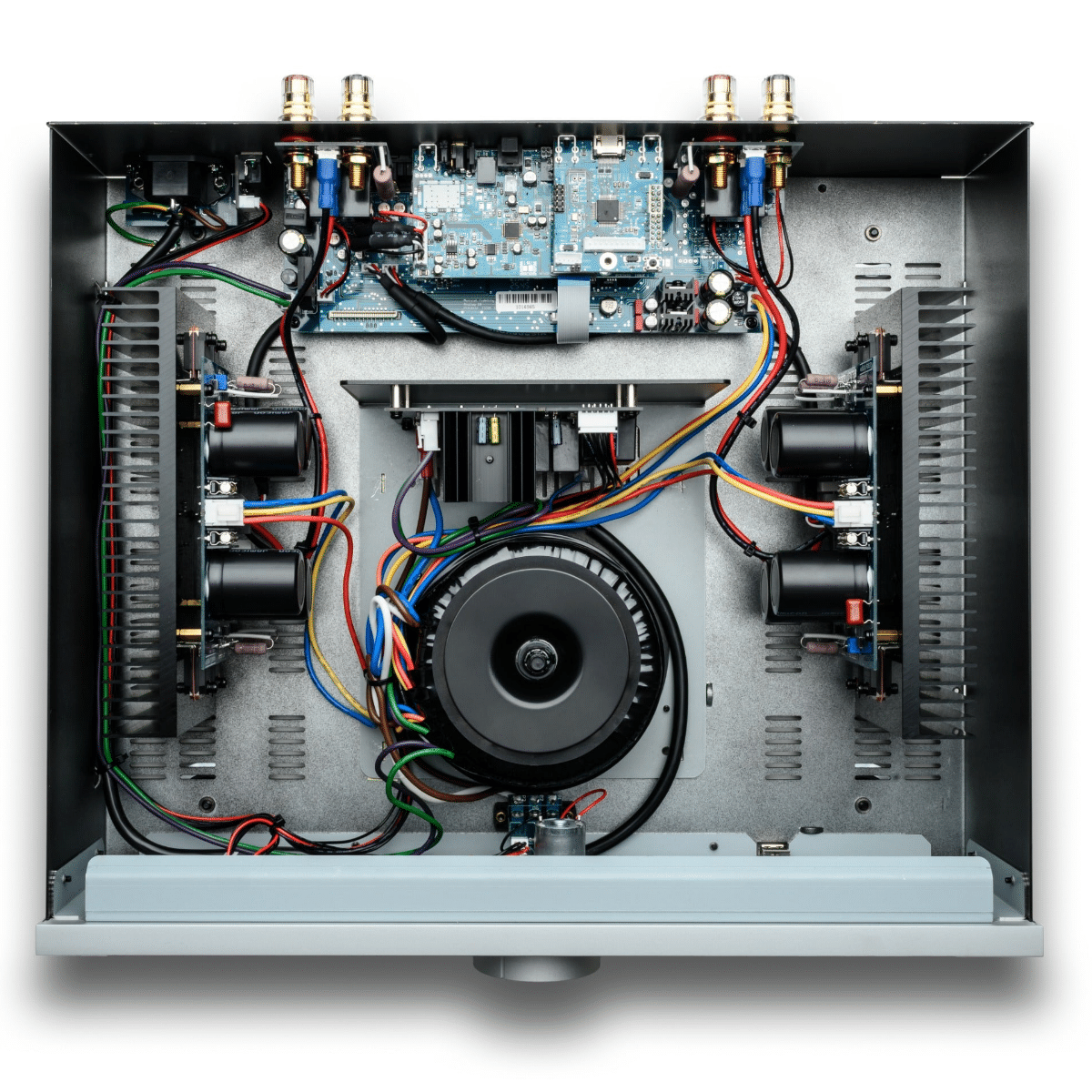

L’amplification du Musical Fidelity M5xi a été entièrement repensée par rapport au M5si. L’appareil adopte désormais la topologie utilisée sur le M6si puis le M6xi, réglée pour délivrer un peu moins de puissance. Le M5xi est construit comme un préamplificateur suivi de deux amplificateurs mono indépendants, réunis dans un même boîtier. Chaque canal dispose de son propre circuit de puissance, ce qui limite les interactions entre la gauche et la droite et favorise l’image stéréo, avec une scène sonore définie.

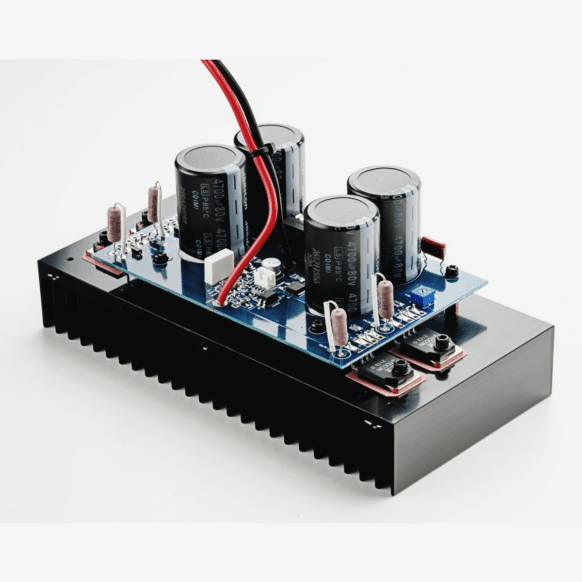

Chaque bloc utilise un étage de sortie Darlington, monté selon la configuration propre à Musical Fidelity. Ce montage évite la distorsion de croisement, qui se produit au moment où les transistors de sortie se relaient, et maintient une distorsion résiduelle très faible.

Cette conception vise à limiter les corrections plutôt qu’à les multiplier. Le circuit imprimé a été redessiné pour réduire à la source les déséquilibres qu’il faudrait sinon compenser par une contre‑réaction plus importante. L’amplificateur fonctionne ainsi de façon plus naturelle. Les alimentations restent entièrement analogiques, ce qui évite le bruit haute fréquence lié aux alimentations à découpage. Le transformateur et sa carte d’alimentation sont placés dans un boîtier métallique blindé, qui protège les circuits sensibles des rayonnements électromagnétiques.

Le M5xi développe 140 W et 210 W en continu sur toute la bande de 20 Hz à 20 kHz, avec 0,09 % de distorsion. Avec des pointes à 320 W sous 4 Ω, un courant de 45 A crête à crête et un facteur d’amortissement de 47, il garde le contrôle du grave et restitue les écarts de dynamique sans compression. Il est particulièrement adapté aux pièces de taille moyenne et aux distances d’écoute modérées, mais sa capacité en courant lui permet aussi d’alimenter correctement la plupart des enceintes du marché, y compris celles dont l’impédance descend bas.

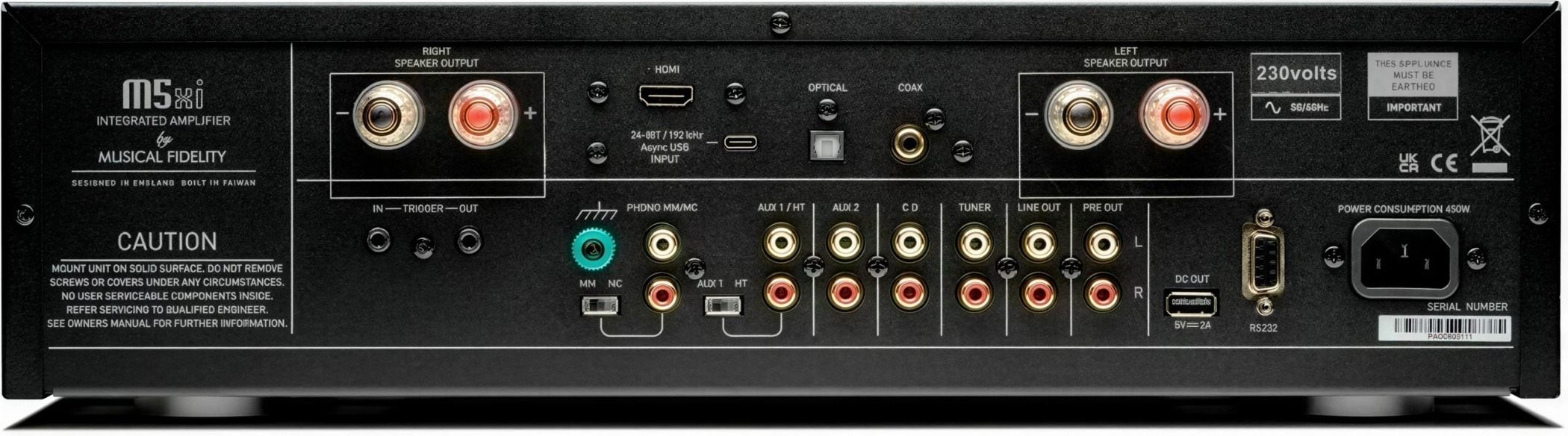

Connectique et section DAC du M5xi

La section DAC intégrée du Musical Fidelity M5si accepte trois entrées numériques, une coaxiale, une optique et une USB‑C, compatibles avec des signaux jusqu’à 24 bits/192 kHz. Cette dernière permet le raccordement à un ordinateur ou un lecteur réseau. Son circuit a été dessiné pour limiter les interférences haute fréquence dans l’appareil. Pour la télévision, l’entrée HDMI eARC récupère le son du téléviseur avec un seul câble, et la mise en route se pilote depuis la télécommande de la TV. Les circuits numériques et eARC sont installés sur des cartes séparées, chacune avec sa propre alimentation linéaire, afin de ne pas perturber le signal analogique.

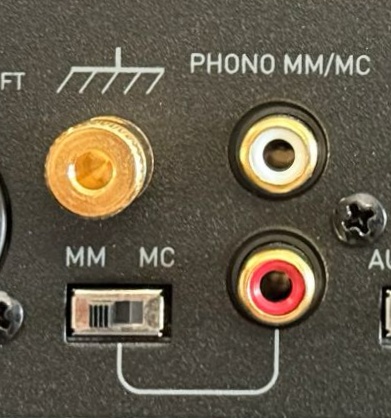

Côté analogique, le M5xi dispose de quatre entrées ligne RCA et d’une entrée phono MM/MC pour une platine vinyle. Il propose également une entrée bypass home‑cinéma, qui contourne le préamplificateur, le M5xi amplifie de cette manière les enceintes avant gauche et droite d’un système multicanal, piloté par un processeur ou un amplificateur audio‑vidéo.

La sortie pré-ampli variable sert à ajouter un amplificateur de puissance pour la bi‑amplification ou à raccorder un caisson de basses actif. La sortie ligne fixe convient à un amplificateur casque ou à un enregistreur. Deux paires de bornes HP acceptent les fiches banane de 4 mm. Une sortie USB‑A 5 V/2 A permet l’alimentation d’un streamer réseau. Elle dispose de son propre enroulement sur le transformateur et d’une alimentation linéaire isolée, ce qui en fait une alternative plus propre que les blocs secteur fournis avec la plupart des streamers. Enfin, un port RS232 et des triggers d’entrée et de sortie facilitent l’intégration dans une installation domotique ou sur mesure.

Préamplificateur du M5xi : conception analogique et réglage du volume.

Le préamplificateur du Musical Fidelity M5xi a été entièrement repensé par rapport au M5si. Il est entièrement analogique et forme un étage distinct des deux blocs de puissance. C’est lui qui sélectionne la source, ajuste le niveau d’écoute et transmet le signal à l’amplification. Son circuit a été conçu pour réduire le bruit de fond et la distorsion, afin que la musique garde ses détails et son équilibre aussi bien à faible volume qu’à niveau élevé. Les mesures le confirment avec une distorsion inférieure à 0,009 %, un rapport signal/bruit supérieur à 105 dB pour une réponse en fréquence linéaire de 10 Hz à 20 kHz (+0/−0,1 dB).

Le volume est confié à un atténuateur à pas Burr‑Brown. Un potentiomètre classique peut présenter de légers écarts de niveau entre les deux canaux, surtout à bas volume. Cet atténuateur procède par paliers précis et garde les canaux gauche et droit appairés, ce qui préserve le placement des instruments et la stabilité de l’image stéréo.

Enfin, ce préamplificateur bénéficie aussi des précautions prises comme le reste de l’appareil. Le transformateur et sa carte d’alimentation sont placés dans un boîtier métallique blindé, les alimentations restent analogiques en fonctionnement, et les circuits numériques sont isolés sur leurs propres cartes. Le signal analogique circule ainsi à l’écart des sources de perturbation. Le préamplificateur alimente aussi la sortie pré-variable, utile pour la bi‑amplification ou un caisson de basses. L’entrée bypass home‑cinéma contourne entièrement la section pré-application lorsque le M5xi est utilisé avec un processeur audio‑vidéo.
